▲カスタムできないところも若干。。

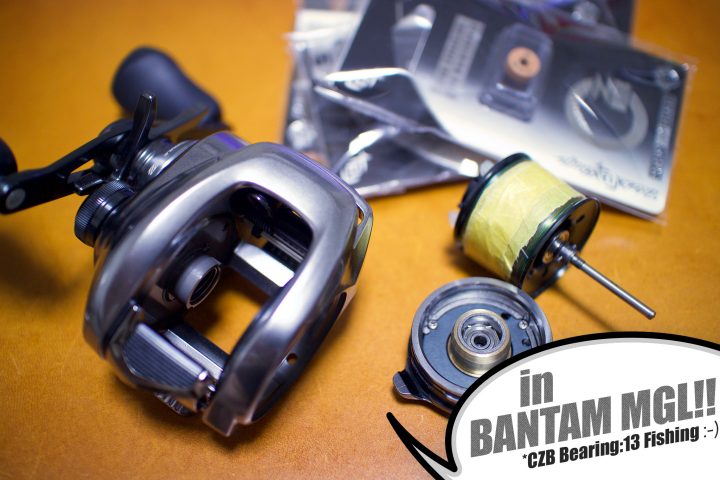

バンタム MGL XG LEFT + CZBベアリング カスタム

はい。

今回はバンタムMGLのCZBベアリングによるカスタム、初期メンテナンスも兼ねての作業です。

「そもそもCZBベアリングってなんだよ!」という方は、まずコチラの馴れ初め記事からどうぞ♪

アベイルマイクロキャストスプール、ハンドルほか諸々のカスタムに関してはコチラから!!

で、バンタムMGLへの搭載に関してはある意味チャレンジネタ的な。

というのも、ピニオンギア周りやハンドル周りのベアリングの一部がCZBベアリングのラインナップにはないサイズなので若干中途半端。

それでも、キャスト時に影響するスプール周りは対応可能?(追記:スプール周りの一部はCZBベアリング移植を諦めました詳しくはコチラ

CZBベアリングのメリットのヒトツ、キャストフィーリングの安定化という観点でやってみる価値はナキニシモアラズかなと。

そんなわけで、その他の箇所も含めて用意できるものは一通り用意してみたというカタチです。

尚、バンタムMGLのカスタム用に準備できたCZBベアリングは以下のサイズ。

  • Zero Bearing Location2(10mm×3mm×4mm)1個
  • Zero Bearing Location4(7mm×4mm×2.5mm)1個
  • Zero Bearing Location5(9mm×5mm×3mm)2個
  • Zero Bearing Location1(11mm×5mm×4mm)1個

前述した「ないサイズ」とは、パーツリストでいうところのナンバー21(8mm×12mm×3.5mm)×2個。

また、ハンドルノブにも使える7mm×4mm×2.5mmは購入数と優先順位の関係で内部の1個のみ。

ハンドルノブはブッシュを普通のボールベアリングに交換するに留め、CBZベアリング化は次の機会にということで♪

何はともあれバンタムMGLのご開帳

で、分解。

3本のビスを外してご開帳、ビスの長さはフロント側から「短い」「長い」「中くらい」と覚えておくと間違えなくてよろしいかも。

ちなみにこのバンタムMGLは購入直後にチラッと内見しただけなので、本格的な分解はコレが初めて。

今回は、内部の細かな仕様の確認も含めての作業です。

ハンドル軸周りとレベルワインダー周りのベアリング交換

何ということでしょう、いきなり頓挫するなんて。。

問題の箇所はハンドルシャフトの根元部分。

最近の傾向なのか、ココはボールベアリングの内側をビスで固定するカタチで取り付けるようになっており。

いわゆるブッシュ系の軸受だと回転しなくなってしまうという、ワタクシ的にはすこぶる残念な仕様でした。

一方、元々ブッシュが使用されていたレベルワインダーのウォームシャフト部分は問題なく取り付け完了。

パーツ固定用のEリングが小さめだったので、精密ドライバーを用いて作業しました。

尚、組込みの手順に関しては写真の通り。

まず先にレベルワインダーを所定箇所に納めたのち、ハンドル軸のパーツを取り付ける流れで行うのやり方が楽。

ウォームシャフトが案外入れにくかったので、焦らず順を追って作業した方が慌てなくてよろしいかなと。

スプール軸周りのベアリング交換

ダイアルケース側、コレは単純に入れ替えるだけなのですが。

純正ボールベアリングがOリング付きということに気付けなく、ナカナカ抜けなくてとても焦りました。。

スプール軸に取り付けられているボールベアリングもOリング付きなのですが、果たしてそこまでする必要があるのかなぁというのがワタクシ的なシロウト見解。

サワムラ先生のところの軽量スプールもOリング無しですし、あまり気にしないようにと思いつつ。

設計思想などを掘り下げられたら面白そうなので、(ご回答を得られるかは分かりませんが)別件も含めつつシマノさんに質問中♪

あとピニオンギアの外側を支えるベアリング、これも単純に入れ替えるだけで問題ナシ。

※追記:シマノさんからご回答を頂けました。スプール軸周りのボールベアリングにOリングがあしらわれているのはサイレントチューンの一環とのこと。結果どうしたかはコチラの記事で。

ただ、スプール軸に直接触れる箇所では無いので得られる効果は静音性のみ

とはいえ、ココだけボールベアリングのママにするのもアレなので自己満足的に交換してみました。

コチラはバンタムMGL用アベイル軽量スプール次第♪

残すはスプール軸にセットされているベアリング。

ココはいつものオプションアイテム、アベイルさんの軽量スプールを入手後でよろしいかなと。

※追記:残念ながらココはCZBベアリング移植を諦めました詳しくはコチラ

ソンナコンナで現状中途半端な状態ですが、回転性能は特に問題なく且つ僅かながら静音性もアップ!!

ナンヤカンヤで使いたいアイテムがアレコレ盛りだくさんになってきているので、早く釣りに行けるよう精進いたします!!

バンタムMGL用アベイル軽量スプール!?

そうそう、サワムラ先生のところが先行したことで危うく浮気しそうになりましたが。

シビレを切らしてアベイルさんに問い合わせたところ、既に軽量スプールそのものは完成していて後は諸々の準備だけとのこと

ついに販売開始!3.6mm溝のRedをオーダーしてみました♪

ちなみにチョイ深めな5.8mm溝もあります詳細はコチラ

はい、とりあえずそんな感じです。

ワタクシ的本命、溺愛80s AbuへのCZBベアリングセットアップはまた後日!!
